超解像顕微鏡は特殊な手法により光学顕微鏡の光学分解能、約200nmを超える
分解能を持つ顕微鏡です。
超解像顕微鏡の手法には何種類か存在しますが、

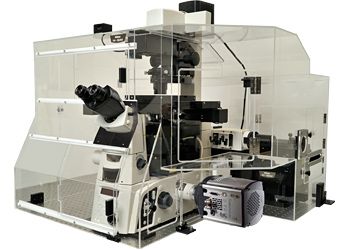

Nikon N-SIMは構造化照明顕微鏡法を用いて約100nmの分解能が出せます。
構造化照明顕微鏡法は縞状の照明を試料に当て、モアレを画像演算することで
超解像成分を取り出します。
同じ画角の画像を撮る場合、レーザー顕微鏡より少ないダメージで画像が撮れます。
他の超解像顕微鏡より解像度では劣りますが、特殊な蛍光試薬は必要とせず
一般的な色素が使用でき、画像取得時間も早いため、ある程度のタイムラプス
撮影も可能です。
＜特徴＞
（長所）
一般的な蛍光色素が使用できる。
XYZ軸全てにおいて共焦点顕微鏡より高い解像度。
試料へのダメージが少ない。
共焦点顕微鏡と同じようにスライス像の取得および立体再構築可能。
インターバル1秒程度のタイムラプス観察が可能。
TIRFにも有効。
（短所）
低倍の物には使用できない。
（レーザー顕微鏡の最高倍率でズームが必要なくらいのものが対象）
カバーガラス付近（約30um程度）の深さのみ有効。
（超解像にくっきりした縞状の光が必要なため）
計算の処理があるためリアルタイムで超解像画像が見れない。
画像1枚に収まる画角が狭い。
＜仕様＞ 違うかもしれないので事前に確認して下さい。
顕微鏡筐体：倒立型 型番不明
搭載レーザー：405,488,561,640nm （2016.1.6からは488,561nmのみ）
レンズ：x100 oil 又は x60 water
フィルター：DAPI , GFP , TRITC , Cy5
検出器：EM-CCD カメラ
多色撮影時はシーケンシャルで取り込みます。
視野：32um x 32um（固定）
共同実験室のレーザー顕微鏡でいうとx63でズーム4.5倍、x100でズーム3倍くらいの範囲です。
深さ(Z-Stack)：20um以下、5um程度がベスト
