JyAM's Mac: Exchange the internal HDD of PM7300/180

Apple Power Macintosh 7300/180の内部HDD(SCSI-2)を E-IDE HDDに換装した;-)

注意: このペイジの内容は無保証です。

1. 交換したハードウェア

• HDD: IBM DTLA-305020 20GB ATA UltraDMA100対応。約1.1万円
• Bridge Interface: Century CHB35INT2 「活かしてSCSI」約8千円。
  (http://www.century.co.jp/products/chb35.html)

HDDはPC/AT互換機用のIBM Deskstar。定番。CHB35INT2が今回の作業の主役。 IDE HDDをSCSI Busに接続する。

2. 使用したソフトウェア

• IBM Feature Tool (http://www.storage.ibm.com.:80/techsup/hddtech/welcome.htm#Optimize にあるibmftool-install.exeをgetし、PC/AT互換機で作成する)

この作業にはDOSの知識が若干必要。

3. 作業概要

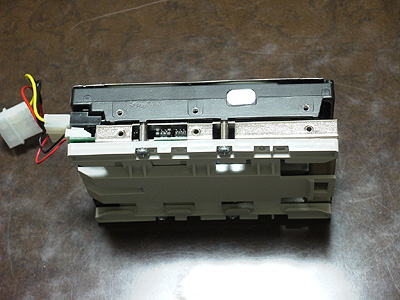

CHB35INT2をHDDに取りつけたところ。厚みが増すので、 元のHDDが装着されていた場所には収まらない。

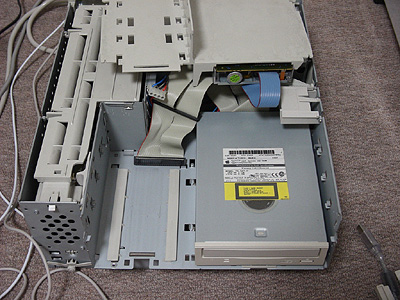

新しいHDDユニットは拡張ベイに増設した。 PM7300内部の第一層棚板を取り外したところ。

拡張ベイ用の取りつけプラフレームは第一層棚板用の物と形状が異なる。 新たに購入すると2000円前後するが、 捨てられていたPerforma 5220から外した物を流用した。

新しいHDDが収まったところ。

4. 結果

アクセススピードは元のHDDよりちょっと速い。 IBM Feature Toolを使ってAccoustic Managementを有効にしたので、 Seek音がほとんど聞こえなくなった。心配していた放熱も問題ないようだ。 SCSIケイブルに一時的に元のHDDを接続し、デイターをすべてコピーした。 新しいHDDからきちんと起動する。HDDは20GBを6領域に分割して使用。 このマシンでは主にDigiCameの画像デイターを扱っているのだが、 快適に作業できるようになった。

4. その後

起動時にHDDのスピンアップが数回繰り返されるのと、 たまにHDDを認識しなくなるトラブルが発生。2002/08に再び大改造を行った。 現在は外付け20GB Fake SCSI Drive Unitから起動している。
