■ PC-9801 BX3のCPUを換装

Junkで入手(今回はロハ)したPC-9801BX3を結晶構造解析計算に使用できるようTune-Upした

注意: このペイジの内容は無保証です。

1. 交換したハードウェア

• CPU: Intel DX2。33MHzのFSBを2倍でオーヴァードライヴして66MHzで動作。 このCPUは拾ったのでロハ
• CPU Cooler。同じく拾ったのでロハ
• Heat Conducting Sheet。粘着タイプ。300円

2. 作業手順

1. HDDユニットを外す
2. 拡張メモリボードを外す
3. CPUを差し替える。
1. オリジナルのCPUは486SX。取り外す。

   CPU ソケットのタイプはSocket 3なのでDX2はピンコンパチで取りつけ可能。
2. 右上のジャンパピンJP4の設定を``486SX''から``OTHER''に変更する
3. DX2を取りつける


4. Heat Conducting Sheetを貼りつけた冷却パーツをDX2に貼りつける。
5. 冷却ファンの電源を接続する
4. 拡張メモリボードを取りつける
5. HDDユニットを取りつける
6. 試しに起動してみる。OK。

3. まとめ

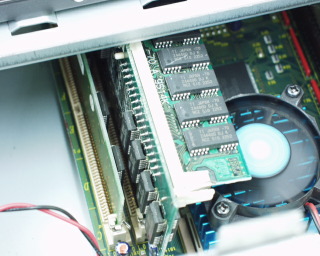

交換作業後のCPU周辺。

486SXに比べてDX2は発熱量が多いが、 この冷却ユニットなら大丈夫だろう。 また、冷却ファンが故障して停止しても、 冷却フィンだけで十分に放熱可能と思われる。

CPU冷却ファンの動作音が加わったため、アイドリング時の音が少しうるさくなった。 DX2-66MHzの処理能力はとても高く、また数値演算コプロセッサを内蔵しているので、 NDP-Fortranでコンパイルしたバイナリソフトウェアが高速に動作する。 将来予算に余裕が出来たら、DX4かPentium Over Driveを試してみたい
