研究内容・業績
現在行っている研究

●人工筋肉による支援システム


図1
市販のゴムチューブと繊維コードを用いて、安価で安全なマッキベン型ゴム人工筋肉を制作し、空気圧ゴム人工筋肉を用いた研究を行っています(図1)。
立ち上がり動作支援・歩行支援システムでは、両側支柱付き長下肢装具に人工筋肉を装着し、また足底にセンサーを作用させ安全な動きを得るよう工夫しています(動画1, 動画2)。上肢では、グローブ型の握力を支援するシステムや麻痺手に対してCPM的な可動域訓練目的のシステムを開発し、臨床応用を行っています(動画1, 動画2)。実用化に向けて努力しています。

【アクチュエータと人工筋肉】

アクチュエータとは、モーターなど「動き」を作り出す装置の総称であり、社会のいたるところで使われている1)。高齢者や身体障害者の自立支援や介護支援のため、人間親和型ロボットへの関心が高まり、人間に優しくて安全なアクチュエータの開発が要求されている1)2)3)。回転型のモーターなどとは区別して、主として伸縮で使うアクチュエータを人工筋肉と呼ぶ6)。空気圧を使った人工筋肉として、McKibben(マッキベン)型人工筋肉 がある。1961年、Joseph Mckibbenによって開発されたもので、ゴムチューブの周りをナイロン繊維で覆った形状で、圧縮空気を内部に加えることで収縮伸長する(図1)。岡山大学の則次教授の研究室では、市販のゴムチューブと繊維コードを用いて容易にかつ安価でマッキベン型ゴム人工筋を制作でき、空気圧ゴム人工筋を用いた研究を行っている1)2)3)4)。空気圧ゴム人工筋は動作だけでなく本体も柔軟で受動的柔軟性を備えており、人間親和型のアクチュエータとして期待されている。

【人工筋肉の構造および種類】

人工筋肉の基本的な構造は、ゴムチューブの周りをナイロン繊維で覆った形状で、圧縮空気を内部に加えることで収縮伸長する3)4)6)(図1)。人工筋肉には、収縮型直動ゴム人工筋、伸長型直動ゴム人工筋、収縮型彎曲ゴム人工筋、伸長型彎曲ゴム人工筋がある。収縮型直動ゴム人工筋では、ゴムチューブに空気を注入することで、収縮力を発揮する仕組みである。外径11.6 mm、内径8.0 mm、自然長793.0 mm の場合、収縮率 25%であり、600 kPa に加圧した時に340Nの力を発揮することができる。伸長型直動ゴム人工筋では、外径8.4 mm、内径6.0 mm、自然長40.0 mmの場合、500kPa加圧から0kPaに減圧時の収縮力35Nの力を発揮できる。

図2
収縮型彎曲ゴム人工筋では、空気を注入して加圧する場合に、片側にアクリル板を貼り収縮率を変化させ、収縮力を生み出すものである(図2)。収縮型彎曲ゴム人工筋では、外径11.6 mm、内径8.0 mm、自然長 300.0 mm の場合、500kPa 加圧時に彎曲角度126度 、最大発生力 は78Nである。 伸長型彎曲ゴム人工筋では、外径13.0 mm、内径6.0 mm、自然長80.0 mmの場合、250kPa加圧時に先端には 20Nの力 を発揮することができる3)4)6)。

【人工筋肉の臨床応用】

人工筋肉の臨床応用としては、2種類に分類される。日常生活支援を目的とする場合と機能的回復を目指す場合である。

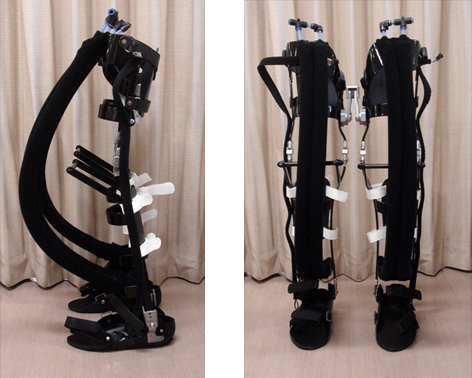

図3

前者として、立ち上がり動作支援および歩行支援に人工筋肉を用いている。立ち上がり動作支援では、両側支柱付き長下肢装具に人工筋肉を装着し、立ち上がり動作を支援するシステムを考案した5)7)。膝関節部には膝蓋骨様の突出部を作成し、人工筋肉が有効に働くように工夫した。安全面を考えて、装具の足底部に3種類のセンサーを付け、十分体重がかかった上でないと人工筋肉が作用しないように工夫した。現在は、人工筋肉を用いた歩行支援装置を作成し、実用化を目指している(図3)。

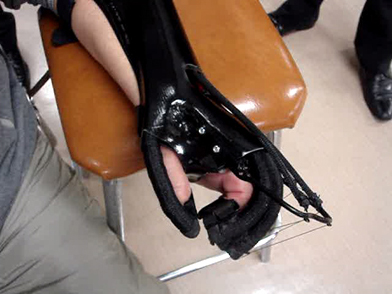

図4
上肢機能に関しては、指の機能を人工筋肉で支援する研究を行っている。指の機能を人工筋肉でサポートするグローブ型のシステムを考案し実験してきた5)7)(図4)。筋力が弱い対象者に力をサポートすることが可能である。機能的回復を目指す場合として、脳卒中などの麻痺手に対しCPM的な可動域支援装置を作成した5)7)。

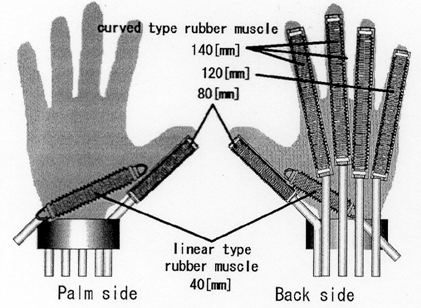

図5
指の先端に形を変えることができる装置を装着し、その装置に人工筋肉を繋ぎ、指に作用させるように工夫した(図5)。ボトックス治療と組み合わせることで、新しい脳卒中による手指変形治療に利用できる。ある程度の重さのものであれば把持することも可能である。

【課題】

人工筋肉による支援システム装置の装着を容易にすること、操作を簡単にすること、安全性を確認していくことなどがあげられる。価格ではHALなどに比較すると非常に安価である。安全性では、人工筋肉自体は安全だと思うが、装具での当たりや動作時の転倒など、基本的には訓練室での使用を考えている。人工筋肉のことをもっと知っていただき、ADLの向上に寄与したいと考えている。

【参考文献】

1) 則次俊郎、和田 力:ゴム人工筋のロボット制御への応用. 日本ロボット学会誌 9:502-505, 1991.
2) 則次俊郎:空気圧アクチュエータ. 日本ロボット学会誌 15:355-359, 1997.
3) 則次俊郎:空気圧ソフトアクチュエータと人間親和メカニズム. 21:722-726, 2003.
4) 則次俊郎:空気圧ゴム人工筋の開発と人間支援ロボットへの応用. 日本AME学会誌 14:186-190, 2006.
5) 千田益生、則次俊郎:人工筋肉によるリハビリテーション支援. 関節外科 26:1315-1316, 2007.
6) 則次俊郎:ソフトアクチュエータ. Actuatorアクチュエータが未来を創る 岡山大学アクチユエータ研究センター編 産業図書 東京 p101-105, 2011.
7) 千田益生、則次俊郎:リハビリテーションとアクチュエータ.  Actuatorアクチュエータが未来を創る 岡山大学アクチユエータ研究センター編 産業図書 東京 p201-209, 2011.

●ロコモティブシンドローム関連の研究

現在は、新見市と共同して新見ロコモ体操をケーブルテレビで放送し、テレビをみながらいっしょにしていただいています。電話で体操をしているかを確認するというロコモコールというシステムを実験的に行っています。ロコモティブシンドローム(ロコモ)とは、運動器の障害によって、介護・介助が必要な状態になっていたり、そうなるリスクが高くなっていたりする状態をいい、運動器の機能低下が原因で、日常生活を営むのに困難をきたすような歩行機能の低下、あるいはその危険があることと定義されています。ロコモは日本語では運動器症候群であり、高齢社会で運動器の障害により、要介護状態になることを予防するための提案です。

●SF-36を用いた研究

SF-36を用いて様々な疾患を評価し、介入することで患者さんがどのように感じているかを研究しています。今までに、頸椎症と腰椎症の比較、悪性腫瘍患者のQOL評価などについて研究を行っています。

●重心動揺による人工関節術前・術後の不安定性について

人工関節(TKA, THA)の前後、退院時に重心動揺を測定し、術前から比較すると、術直後は動揺性が非常に高くなるが、退院時には改善します。退院時と術前を比較すると、術前の方が安定しており、退院時には痛みがなくなり、歩行も改善していますが、安定性は低い状態で退院していることがわかりました。

●筋力の定量化

20年以上以前から用手力量計を用いて上肢下肢の筋力定量評価を行っています。測定する対象を定めて、筋力の経過、介入の効果などを調べています。岡山大学オリジナルの用手力量計があり、信頼性、再現性に関しては調査済みです。この筋力計を用いた研究で若手研究者が発表して賞をいただいたこともあります。

●筋電図を用いた研究

手根管症候群、肘部管症候群、前骨間神経麻痺、後骨間神経麻痺、胸郭出口症候群、頚椎病変と神経筋疾患(ALSなど)に関する研究など、筋電図検査を用いて研究しています。臨床研究が主体で、症例の診断や経過を研究しています。

●床反力・動作解析を用いた研究

床反力計、動作解析装置を整形外科から購入され、リハ部で実験することになりました。データを収集しながらデータの持つ意味を学習する段階であり、研究に用いるまでにはまだ時間が必要な時期です。
